TH 501型松動圈測試儀由聲波儀主機和干孔換能器組成。TH 501型松動圈測試儀 儀器集成度高，便攜化程度高，儀器的采集系統。TH 501型松動圈測試儀采用自循環充水耦合式測井換能器適合礦井工作，測井換能器采用膠囊式注水耦合，膠囊中的水可以循環使用。
松動圈測試是利用聲波測試儀通過測試孔壁巖層的聲波速度，研究孔壁地層的巖性、物性，估算地層的松動范圍的測試方法。單發雙收聲系時差松動圈測試的原理如下圖所示。T為發射探頭，R1和R2分別為近、遠接收探頭，接收探頭之間的距離為L，遠近接收探頭所接收到滑行縱波的到達時間差通過儀器測試得到，既可以得到松動圈的波速變化。
儀器用途：
1、煤層松動圈快速檢測；
2、隧道巖體松動圈快速檢測；
3、地下工程開挖巖體松動圈測；
儀器特點：
(1) TGM-G302型松動圈測試儀集成度高，便攜化程度高，儀器的采集系統、控制系統及計算機處理系統與電池集成在工程儀器箱，進行了一體化設計，適合野外、礦井測試工作環境。
(2) TGM-G302型松動圈測試儀儀器操作簡便，簡單易學，儀器操作軟件基于Windows Xp系統開發，按照測試流程進行菜單式設計，配置觸摸屏，觸摸式操作適合礦井的測試要求。
(3) TGM-G302型松動圈測試儀配用自循環充水耦合式測井換能器，適合礦井工作，測井換能器采用膠囊式注水耦合，膠囊中的水可以循環使用，一瓶飲用水的水量就可以完成多個井的測試，極大地減輕了井下測試工作強度。
產品參數：
TGM-G302型松動圈測試儀技術參數：
產品配制：
TGM-G302型松動圈測試儀（原名：TH501型松動圈測試儀）：包括聲波儀主機、測試軟件，可搭配干孔換能器，單發雙收聲系時差松動圈測試原理圖如下。
松動圈測試
松動圈測試發射信號
TGM-G302型松動圈測試儀主機
TGM-1F2S(G1)型一發雙收干孔聲波測井換能器-水平/仰孔

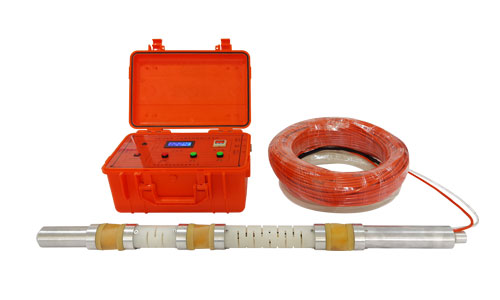

TGM-G302型松動圈測試儀整體圖

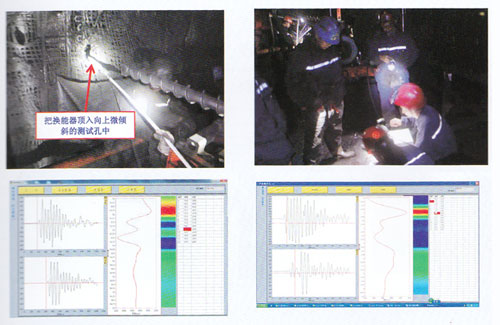

案例應用：
