JT3系列直流電磁式繼電器
最近更新時間：2013-9-3
提 供 商：上海約瑟繼電器廠（上海約瑟電器有限公司）資料大小：177KB
文件類型：WORD 文檔下載次數：166次
資料類型：瀏覽次數：223次
適用范圍
JT3系列直流電磁式繼電器（以下簡稱繼電器）主要供直流電壓至220V的電氣傳動系統中作控制與保護之用。
本產品符合GB14048.5標準。
型號及其含義

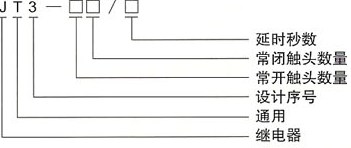

1.繼電器型號及其含義如下：
JT3 直流電磁繼電器的常見型號有： JT3-11 48V JT3-11/1 220V JT3-11 220V JT3-11/1 110V JT3-11/1 24V
JT3-11/3 24V JT3-11 110V JT3-11/3 48V JT3-11 440V
直流電磁繼電器 JT3-11/5 110V JT3-11/5 220V JT3-11/3 110V JT3-11/3 220V JT3-20 220V
JT3-20/3 110V JT3-20/5 220V JT3-20/3 220V JT3-11/1 48V
2.繼電器吸引線圈的額定控制電壓：
直流：（12）、24、48、110、220、（440）V
3.繼電器按用途分：
電壓繼電器：JT3-□□
時間繼電器：JT3-□□/□
4.繼電器按觸頭數量分：
a．2對觸頭；
b．3對觸頭；
c．4對觸頭。
5．繼電器按工作制分：
a．八小時工作制；
b．反復短時工作制；
反復短時工作制的額定操作頻率為1200次/小時，負載因數為40%。
6.繼電器為板前接線。
主要技術參數
1.繼電器的額定絕緣電壓為440V。
2.繼電器觸頭的約定發熱電流為10A。
3.繼電器的觸頭參數符合表1的規定。
4.電壓繼電器的動作特性：
當吸引線圈在冷態時，吸引電壓為額定電壓的30%～50%或者釋放電壓為額定控制電壓的7%～20%，返回系數不作規定。
注：具有4對觸頭的繼電器其吸合電壓允許為額定控制電壓的35%～50%。
5.時間繼電器的延時范圍：
繼電器在周圍溫度為20±2℃，吸合電壓不小于75%額定控制電壓，且充電時間大于0.8s的情況下，其斷電延時范圍符合表2的規定。
注1：序號2供參考。
注2：具有三對或四對觸頭的繼電器，其延時允許較表2規定的延時值降低30%。
6.電壓繼電器的動作值允許誤差不超過±10%，時間繼電器在額定控制電壓下工作的延時允許誤差為±10%。
7.JT3直流電磁式繼電器在表3條件下的電壽命為10萬次。
8.繼電器線圈的消耗功率約16w，繼電器重量為2-2.5kg。

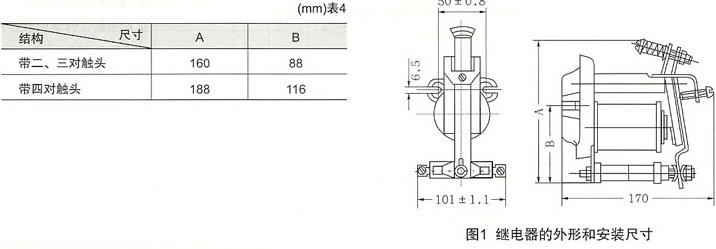

外形及安裝尺寸
