變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致。

     當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度。

     基于以上思想和的測量技術，本公司設計了變壓器繞組變形分析儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ龋梢詼?zhǔn)確的判斷變壓器的變形程度。

     本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

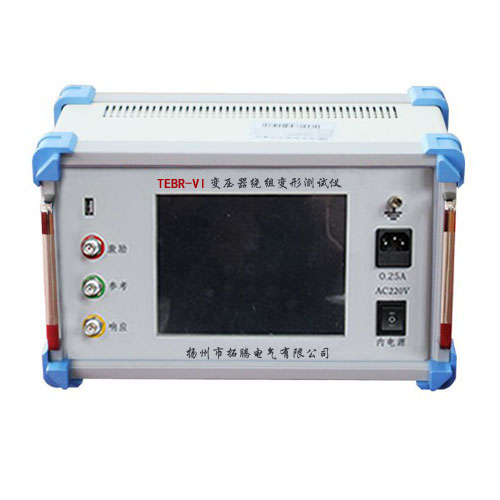

TEBR-VI變壓器繞組變形測試儀性能特點

◆ 采用的DDS掃頻技術

◆ 采用雙電源供電:市電AC220V±10%，內電源6VH蓄電池

◆ 采用高速，高集成化微處理器設計

◆ 輸出正弦波幅值可通過軟件設置

◆ 雙通道16位AD采樣

◆ 8寸彩色觸摸屏，亮度可調

◆ zui多可以保存120組測量數據，供隨時查閱或上傳至PC機

◆ 有強大的上位機軟件，曲線分析、打印和生成word文檔

◆ USB2.0接口,支持?jǐn)?shù)據上傳和聯機測試

TEBR-VI變壓器繞組變形測試儀技術參數

◆ 設置6種不同的掃描方式:

  線性 1K-1000KHZ_1.0步進1KHZ    1000點

  線性 1K-1000KHZ_0.5步進0.5KHZ   2000點

  線性 1K-2000KHZ_1.0步進1KHZ    2000點

  線性 1K-2000KHZ_0.5步進0.5KHZ4000點

  分段100HZ - 1000KHZ  1440點

  分段100HZ - 2000KHZ 2440點

◆ 測量范圍:(-100dB) - (+20dB)

◆ 測量精度:0.1dB

◆ 掃描頻率精度:0.01%

◆ 信號輸入阻抗:1MΩ

◆ 信號輸出阻抗:50Ω

◆ 同相測試重復率:99.5%

◆ 主機尺寸:35cmX21cmX21cm

◆ 主機重量:約5KG
